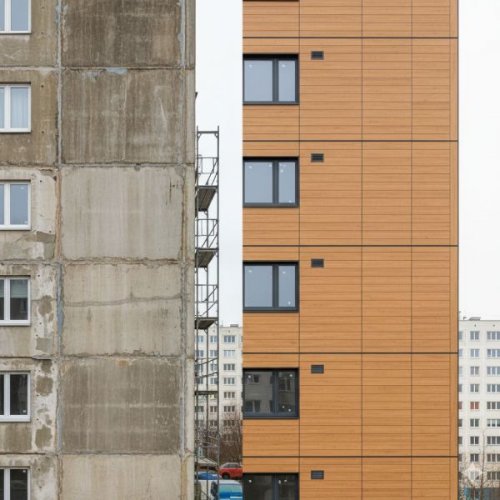

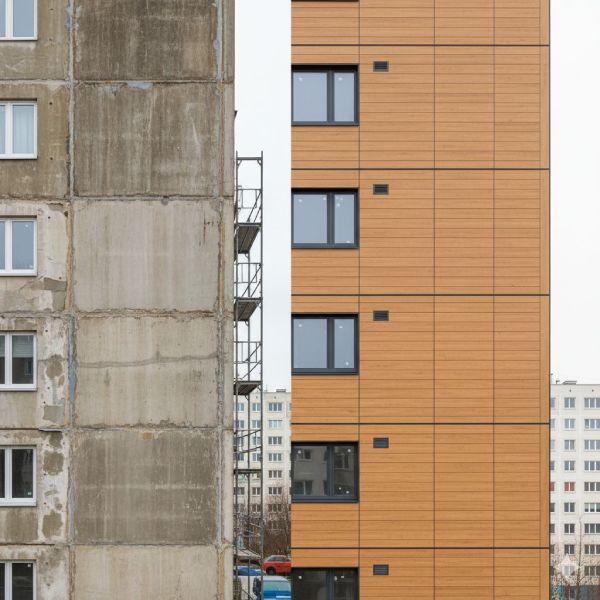

Ремонтируя советские панельные дома серий П-44, П-3М и II-68, проектировщики сталкиваются с уникальными инженерными вызовами: пустотелые конструкции с деградировавшим внутренним утеплением, межпанельные швы с нарушенной герметизацией и мостики холода через металлические закладные детали. Современные HPL-панели для реконструкции фасадов в составе навесных вентилируемых систем позволяют решить сразу комплекс технических задач: создать эффективную термооболочку, защитить несущие конструкции от атмосферных воздействий и кардинально обновить архитектурный облик зданий.
Конструктивные особенности панельных домов и их влияние на теплоизоляцию
Анализ типовых серий и проблемных зон
Советские панельные дома возводились по принципу трехслойной конструкции стеновых панелей с внутренним утеплителем из минераловатных плит или керамзитобетона. В домах серии П-44 использовались керамзитобетонные панели плотностью 1000-1200 кг/м3 с внутренними пустотами высотой до 120 мм, заполненными минеральной ватой плотностью 75-100 кг/м3. Серия II-68 характеризуется трехслойными панелями толщиной 350 мм с железобетонными внешней (70 мм) и внутренней (80 мм) оболочками, разделенными утеплительным слоем из минерального волокна.
Через 40-50 лет эксплуатации проявляются системные дефекты: деградация утеплителя (потеря до 60% теплотехнических свойств), разрушение межпанельных стыков и образование мостиков холода через металлические закладные детали. Температурные обследования показывают локальное промерзание стен до -5°C при наружной температуре -20°C, что приводит к образованию конденсата и развитию плесневых грибов.
Расчет теплотехнических характеристик реконструируемых фасадов
Исходная конструкция стены серии П-44: R0 = 1,2 м2·K/Вт (при нормируемом значении для Московской области 3,13 м2·K/Вт согласно СП 50.13330.2012). После добавления системы утепления с минераловатными плитами толщиной 150 мм (/\ = 0,035 Вт/(м·К)) и облицовкой HPL-пластик толщиной 8 мм достигается приведенное сопротивление теплопередаче:
R = R0 + бut//\ut + бhpl//\hpl = 1,2 + 0,15/0,035 + 0,008/0,23 = 5,52 м2·K/Вт
Данное решение превышает нормативные требования на 76% и обеспечивает снижение теплопотерь до 78% по сравнению с первоначальным состоянием. Вентиляционный зазор 40-60 мм между утеплителем и HPL-панелями исключает накопление влаги в конструкции за счет конвективного воздухообмена с кратностью 20-40 м3/(м2·ч).
Технология монтажа HPL-систем на панельные дома
Подготовка несущих конструкций
Реконструкция фасадов панельных домов начинается с детального обследования состояния стеновых панелей и герметизации межпанельных швов полиуретановыми мастиками. Неровности поверхности до 15 мм компенсируются регулируемыми кронштейнами подсистемы, для больших отклонений применяют выравнивающие растворы с адгезией не менее 0,5 МПа. Особое внимание уделяется анкеровке кронштейнов в пустотелые панели: используются анкеры типа "молли" с распорным механизмом или сквозные болтовые соединения через всю толщу панели с контргайками.
Критически важным аспектом является правильное размещение анкерных точек с учетом расположения внутренних ребер жесткости панелей. Типовые чертежи серий П-44 и II-68 предписывают шаг вертикальных ребер 600 мм, что соответствует стандартной разбивке кронштейнов подсистемы. Несущая способность одного анкерного соединения в железобетоне В15 составляет не менее 2,5 кН на выдергивание и 1,8 кН на срез.
Особенности монтажа алюминиевой подсистемы
Алюминиевая подсистема под HPL-панели включает L-образные кронштейны с терморазрывом из полиамида, вертикальные направляющие профили и кляммерную систему крепления облицовки. Шаг кронштейнов по вертикали составляет 600-800 мм, по горизонтали — не более 1200 мм при толщине HPL-панели 8 мм. Для панелей толщиной 6 мм максимальный пролет между опорами сокращается до 900 мм во избежание прогибов под ветровой нагрузкой.
Компенсация температурных деформаций обеспечивается применением плавающих соединений: из каждых четырех точек крепления панели две фиксируются жестко, две — в овальных отверстиях диаметром на 2 мм больше диаметра заклепки. Технологические зазоры между панелями составляют 6-10 мм и герметизируются атмосферостойкими силиконовыми составами с адгезией к HPL-поверхности не менее 0,8 МПа.
Инженерный кейс реконструкции 9-этажного дома серии П-44
Техническое задание и проектные решения
Объект реконструкции — жилой дом 1987 года постройки в г. Королёв Московской области, серия П-44, 9 этажей, общая площадь фасадов 2400 м2. Тепловизионное обследование выявило критические теплопотери через межпанельные швы (до 35% общих потерь) и промерзание углов наружных стен на глубину до 80 мм. Проектом предусматривалось утепление минераловатными плитами ROCKWOOL ВЕНТИ БАТТС толщиной 150 мм (/\ = 0,035 Вт/(м·К)) с последующей облицовкой HPL-панелями формата 3050x1300x8 мм.
Расчет ветровых нагрузок для высоты 27 м в условиях III ветрового района (нормативное значение 0,38 кПа) показал максимальное давление на углах здания до 0,95 кПа с учетом аэродинамических коэффициентов. Подсистема рассчитывалась на эксплуатационную нагрузку 1,5 кПа с коэффициентом надежности по нагрузке uf = 1,4. Суммарная расчетная нагрузка составила 2,1 кПа, что обеспечило запас прочности крепления 40%.
Результаты эксплуатации и экономическая эффективность
Реконструкция была завершена за 45 рабочих дней силами бригады из 6 монтажников. Контрольные замеры через отопительный сезон показали снижение теплопотерь на 74% при средней температуре наружного воздуха -12°C. Температура внутренней поверхности наружных стен повысилась с 14,2°C до 18,8°C, что исключило выпадение конденсата и развитие плесени. Экономия на отоплении составила 2,2 млн рублей в год при стоимости реконструкции 12,8 млн рублей, срок окупаемости — 5,8 лет.
HPL-панели продемонстрировали высокую стойкость к механическим воздействиям: отсутствие повреждений от града диаметром до 20 мм, устойчивость к ударным нагрузкам до 15 Дж без образования сколов и трещин. Цветостабильность покрытия после двух лет эксплуатации составила /\E < 2 единиц по системе CIE LAB, что соответствует требованиям класса А по EN 438-2.
Нормативная база и требования к качеству работ
Соответствие строительным стандартам
Применение HPL-панелей в составе навесных вентилируемых фасадов регламентируется СП 293.1325800.2017 "Конструкции навесных фасадных систем с вентилируемым воздушным зазором". Материал соответствует группе горючести Г1 по ГОСТ 30244-94, что позволяет использовать его на зданиях высотой до 75 м без ограничений. Класс пожарной опасности конструкции К0(15) обеспечивается применением негорючего утеплителя на основе каменной ваты плотностью не менее 90 кг/м3.
Требования к качеству монтажных работ включают контроль плоскостности фасада (отклонения не более 5 мм на 3 м), равномерности зазоров между панелями (±2 мм), надежности анкерных соединений (обязательные испытания на выдергивание 5% от общего количества анкеров). Приемка работ осуществляется поэтажно с составлением актов скрытых работ на каждый конструктивный элемент подсистемы.
Контроль качества и гарантийные обязательства
Испытания анкерных соединений проводятся с нагрузкой в 2,5 раза превышающей расчетную, контроль плоскостности — теодолитом или лазерным нивелиром с точностью ±2 мм. Обязательным является инструментальный контроль величины вентиляционного зазора (40-60 мм) и проверка отсутствия мостиков холода тепловизором. Гарантийный срок на систему составляет 15 лет, включая материалы, работы по монтажу и эксплуатационное обслуживание.
Техническое обслуживание ограничивается ежегодной мойкой фасада и проверкой состояния герметизирующих швов. Возможность локального ремонта (замены отдельных панелей без демонтажа соседних элементов) существенно снижает эксплуатационные расходы по сравнению с традиционными системами утепления.
Часто задаваемые вопросы о реконструкции фасадов HPL-панелями
Можно ли устанавливать HPL-систему зимой?
Монтаж HPL-панелей возможен при температуре до -15°C, однако герметизация швов силиконовыми составами ограничена температурой +5°C. Оптимальные условия для работ — температура +10...+25°C при влажности не более 80%.
Как рассчитать дополнительную нагрузку на фундамент?
Система HPL-фасада весит 25-35 кг/м2 включая утеплитель и подсистему. Для типового 9-этажного дома дополнительная нагрузка составляет 3-4 кПа, что не превышает резерв несущей способности фундаментов серий П-44 и II-68.
Требуется ли усиление стеновых панелей при реконструкции?
В большинстве случаев усиление не требуется, так как анкерные нагрузки воспринимаются внешней железобетонной оболочкой панели толщиной 70-100 мм. Исключение составляют панели с выраженными дефектами бетона — трещинами шириной более 0,3 мм.
Какова долговечность HPL-облицовки в условиях Подмосковья?
Расчетный срок службы HPL-панелей составляет 50 лет при соблюдении технологии монтажа. Материал устойчив к циклам замораживания-оттаивания (более 300 циклов), УФ-излучению и кислотным дождям с pH до 3,5.
Можно ли комбинировать HPL-панели с другими облицовочными материалами?
HPL-панели совместимы с керамогранитом, композитными панелями и фиброцементными плитами в рамках единой подсистемы. Важно обеспечить совместимость коэффициентов температурного расширения и единые требования к креплению.
