Снятие фаски с наружного диаметра трубы — это технологическая операция, без которой невозможно качественное соединение трубопроводов, особенно при подготовке к сварке. Фаска, или скос кромки, обеспечивает необходимое проплавление металла шва, исключает непровары и гарантирует герметичность соединения на протяжении всего срока эксплуатации. Станки для выполнения этой операции представляют собой отдельный класс оборудования, сочетающий в себе точность металлорежущего инструмента и мобильность, необходимую для работы как в цеховых, так и в полевых условиях.

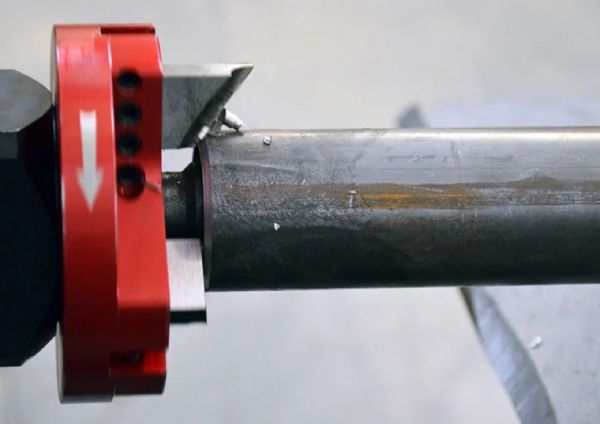

Главная особенность таких станков заключается в способе базирования и крепления обрабатываемой трубы. В отличие от универсальных токарных станков, где деталь зажимается в патроне и вращается, станки для снятия наружной фаски построены по принципу обкатки. Труба остается неподвижной, а режущий блок, оснащенный резцами или фрезами, вращается вокруг ее оси. Это принципиальное решение позволяет обрабатывать трубы практически неограниченной длины без необходимости вращать всю деталь, что особенно важно при работе с длинномерным прокатом, плетями трубопроводов или конструкциями, уже вмонтированными в систему.
Конструктивно станки для наружной фаски делятся на ручные механические, электрические и гидравлические, а также стационарные модели для промышленного использования. Ручные станки работают от мускульной силы оператора и представляют собой корпус с режущими пластинами, который надевается на торец трубы и проворачивается вручную. Такие устройства просты, не требуют источника энергии, но ограничены по производительности и физическим возможностям человека. Они применяются для мелких монтажных работ при диаметрах труб до 50 миллиметров, где важна быстрота настройки, а не скорость обработки.
Электрические станки оснащены собственным двигателем, который приводит во вращение режущую головку. Они позволяют выполнять фаску на трубах диаметром до 300 миллиметров и более, в зависимости от модели. Механизм подачи резца может быть ручным — оператор вращает маховик, который перемещает резец по мере съема металла, или автоматическим — когда подача осуществляется через зубчатую передачу с фиксированным шагом. Второй вариант обеспечивает равномерный съем и одинаковую геометрию фаски по всей окружности, что критично при сварке ответственных конструкций. Скорость обработки на электрических моделях значительно выше, чем на ручных, и может достигать нескольких десятков деталей в час при работе с тонкостенными трубами.
Гидравлические станки предназначены для работы с трубами большого диаметра — от 200 до 1500 миллиметров и более. В таких системах вращение режущей головки и подача резца осуществляются гидромоторами, питающимися от гидростанции. Это дает огромный крутящий момент при небольших габаритах самого станка. Гидравлические труборезные и фаскоснимальные станки применяются при строительстве магистральных нефте- и газопроводов, в судостроении, на химических и нефтеперерабатывающих заводах. Особенностью таких машин является модульная конструкция — режущий блок монтируется на трубу с помощью цепного или винтового крепления, а гидравлические шланги соединяются с насосной станцией, расположенной на безопасном удалении.
Геометрия снимаемой фаски может быть различной в зависимости от типа сварного соединения и нормативной документации. Наиболее распространены V-образная фаска с углом раскрытия от 30 до 37,5 градусов на каждую сторону, а также J-образная и U-образная фаски, применяемые для толстостенных труб и ответственных швов. Современные станки позволяют регулировать угол наклона резцедержателя в широких пределах, а также изменять ширину притупления — плоского участка на внутренней кромке, который предотвращает прожог при сварке. Некоторые модели оснащаются сменными кулачками или направляющими для точного позиционирования резца относительно оси трубы, что гарантирует стабильность параметров фаски при обработке партии деталей.
Материал режущего инструмента выбирается исходя из обрабатываемого металла. Для углеродистых и низколегированных сталей применяются твердосплавные пластины с износостойким покрытием. Для нержавеющих сталей необходимы специальные марки твердого сплава, устойчивые к налипанию и обладающие повышенной термостойкостью. Для цветных металлов — алюминия, меди, латуни — используются резцы с более острыми углами заточки и полированными передними поверхностями, чтобы избежать наростообразования и обеспечить чистоту поверхности. Стоимость сменных пластин может быть значительной, поэтому важно выбирать станок с доступными и распространенными типоразмерами оснастки.
Важной эксплуатационной особенностью станков для наружной фаски является наличие системы отвода стружки. Стружка при обработке труб часто имеет форму спирали или ленты и может наматываться на вращающиеся части станка, вызывая перегрузку привода или поломку механизма подачи. Поэтому большинство профессиональных моделей оснащаются стружколомателями — специальными выступами на резце, которые разбивают стружку на короткие сегменты. В стационарных станках предусмотрены лотки и конвейеры для сбора и удаления стружки из рабочей зоны. Игнорирование этого аспекта приводит к частым простоям на очистку и повышенному износу оборудования.
Точность обработки — ключевое требование к станкам данного типа. Биение режущей головки не должно превышать нескольких сотых миллиметра, иначе фаска получится неравномерной по глубине, что приведет к браку при сварке. Поэтому производители уделяют особое внимание качеству подшипниковых узлов, точности посадки направляющих и жесткости корпуса. В дорогих моделях применяются прецизионные подшипники с коническими роликами, обеспечивающие минимальный люфт при высоких нагрузках. Корпус выполняется из высокопрочного алюминиевого сплава или стали, а посадочные поверхности под трубу имеют сменные вкладыши, компенсирующие износ и обеспечивающие плотное прилегание в течение всего срока службы.
Условия эксплуатации накладывают ограничения на выбор типа станка. На монтажной площадке, в траншее или на высоте электрический станок предпочтительнее гидравлического, так как не требует громоздкой гидростанции и длинных шлангов. Однако в условиях высокой влажности или запыленности электродвигатель может выйти из строя, и тогда гидравлика становится единственным надежным вариантом. Стационарные станки устанавливаются в цехах и требуют фундамента или усиленного пола для гашения вибраций. Многие производители предлагают универсальные модели, которые могут работать как от электропривода, так и от гидропривода, что расширяет область их применения.
Безопасность работы со станками для снятия фаски требует обязательного применения защитных очков, так как стружка отлетает с высокой скоростью и может травмировать глаза. Работать необходимо в плотных перчатках, исключающих захват вращающимися частями. На электрических станках должна быть предусмотрена кнопка аварийной остановки, расположенная в легкодоступном месте. Регулярное техническое обслуживание включает смазку подшипников, проверку затяжки крепежа, замену изношенных резцов и очистку механизма подачи от загрязнений.
Выбор конкретной модели станка определяется сочетанием диаметров обрабатываемых труб, требуемой производительности, условий работы и бюджета. При эпизодических работах с трубами малого и среднего диаметра достаточно ручного механического станка. Для монтажной бригады, ежедневно подготавливающей трубы под сварку, оптимален электрический станок с автоматической подачей. На производстве с большими объемами и жесткими допусками необходим стационарный гидравлический станок с ЧПУ или без, но с высокой жесткостью конструкции. В любом случае, правильный подбор оборудования для снятия фаски по наружному диаметру обеспечивает не только качество сварных соединений, но и экономию времени и средств за счет снижения брака и повышения производительности труда.
